今日も暇で暇でどうしようも無く、車庫で4号機を眺めている内に勝手に手が動きバックステッププレートを握りしめている自分がいて・・・(汗)

いつも間にやら作業を開始(笑)

P1070138

片手作業なので捗らない事を覚悟して・・・(苦笑)

まずは上記画像にあるボルト類を外します。

P1070221

+ボルトにはネジロックを塗布

P1070223

クランクケースに上記画像の様にボルト止めします。

P1070222

真横からの図

P1070224

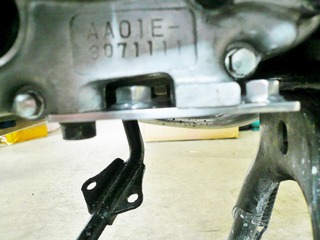

真下からの図
画像下の方がシリンダーヘッド側

P1070225

付属のボルトでステップを取り付け完了
作業自体は非常に簡単で10分もあれば取り付け出来ると思いますが、片手では20分位時間を要しました

P1070231

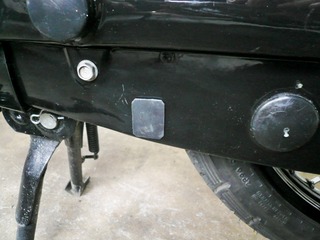

ステップが20㎜後方にずれた事により、サイドスタンドがチェーンケースに干渉した為、干渉する部分にゴム板を両面テープで張り付けておきました。

P1070232

ちなみにサイドスタンドのゴム部を取り外せば干渉はしない様です

それでは比較画像をどうぞ

P1070218

P1070228

上画像 ノーマル 以後Nにて
下画像 バックステッププレート 以後Bにて

P1070219

P1070226

上画像 N
下画像 B

P1070220

P1070227

上画像 N
下画像 B

比較画像でもわかる通り、20㎜でも結構バックステップになった気がしますね。

P1070229

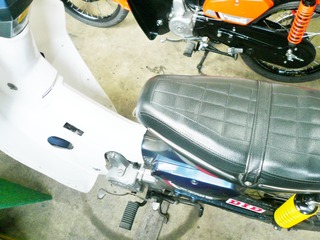

5号機との比較

P1070230

心配なのはシフトペダルの位置
上手くシフト出来るのか??
こればかりは乗って見ないと何とも言えませんな~

う~ん・・・早く乗ってみて~

でも・・・まだ我慢だぞ~我慢我慢我慢我慢我慢

↑何か毎回言ってる気がするぞ~~(爆)


そして作業ついでにもう1つ

P1070233

油温計のセンサー取り付け

この作業工程は以前記事にしてるので割愛します

P1070235

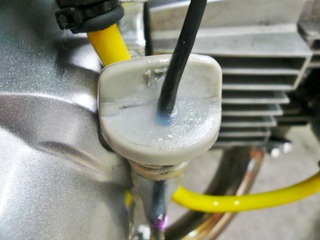

こんな感じ

P1070236

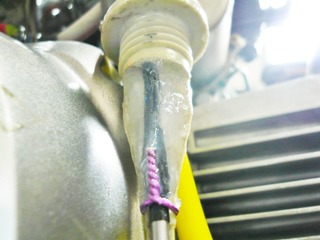

前回はコーキング不足でオイル漏れを起こしたので今回はビダビダと塗布しておきました(笑)

P1070237

これだば漏れね~べな~
1日乾燥させてから漏れチェックしてみますね

こんな感じで今日の片手作業は終了

まだ力を入れたり、指を曲げたりが出来ないので簡単な作業でもかなり時間がかかりますが、やっぱカブ弄りは楽しいですな~

まだまだやる事は沢山ありますが、簡単な事から無理せず作業していこうかなと思ってる次第です

「そして何とかGW辺りまでにカブに乗りたい 」
を目標に頑張りたいですな~
